多序列比对 ​

星比对 ​

算法实现思路

  1. 在序列中选择一个中心序列 Sc，中心序列的选择算法，在下文详细阐述
  2. 将中心序列 Sc 和其余序列进行双序列比对，得到 k−1 个双序列比对
  3. 将k-1个双序列比对进行整合，整合原则“once a gap, always a gap”

例子 ​

以下为自拟教学示例，三张图使用同一组输入。采用全局比对，匹配得分为 +2，错配为 −1，每个空位为 −2，包括末端空位。

text
S1 ACGT
S2 AGT
S3 ACGTT
  1. 计算两两最优比对得分，选择与其余序列的得分之和最大的序列作为中心序列。这里最大化的是相似性得分；若改用距离，选择方向需要相应改变。
∑i≠cscore(si,sc)

三条序列的两两得分为 4、6、2，总分为 10、6、8；S1 总分最高，被选为中心序列

图 1：总分为与其余序列的得分之和，对角线不计入总分。S1 的总分为 4+6=10，S2 为 4+2=6，S3 为 6+2=8，因此选择 S1。蓝绿色行表示这一选择。

  1. 将中心序列与其余序列做比对。

中心 S1 与 S2 的比对为 ACGT 对 A-GT，得分 4；与 S3 的比对为 ACGT- 对 ACGTT，得分 6

图 2：上方为 S1 与 S2 的比对，得分 4；下方为 S1 与 S3 的比对，得分 6。蓝绿色始终表示中心 S1，浅色格表示空位。S1 与 S3 存在并列最优排列，图中选择在 S1 的末端插入空位的一种。

  1. 将双序列比对整合到一起，得到MSA。

在 S1 与 S2 的已有比对末端同步补入空位，再加入 S3；最终三行为 ACGT-、A-GT-、ACGTT

图 3：① 保留 S1、S2 的已有比对；② 将 S1 与 S3 比对引入的末端空位同步补入已有两行，橙色列表示新增位置；③ 加入 S3。S2 在 C 对应位置的原有空位保留。最终各行等长，去掉空位后分别恢复原始输入；它们组成一个中心星比对结果，不据此声称达到了所有可能多序列比对的全局最优值。

Python C

多核并行 ​

由上文可知，建立得分矩阵选取中心序列是非常耗时的。因此在建立得分矩阵的这个环节，我们可以采取多核并行，加快程序的运行速度。由实际的运行速度来看，并行计算要比单核运行快3.6倍左右（根据电脑的核心数有关，测试电脑的核心数是4核）。

Python

内存优化 ​

针对大型数据集，不能一次将数据读入内存，采取分批次的读取，能有效降低内存的使用。内存消耗由双序列比对和块的大小决定，块最小为一条序列，最大为输入文件的大小。

Python

树比对 ​

算法实现思路

  1. 建立序列间的距离矩阵，常见的算法有k-tuple、fasta和动态规划等
  2. 使用聚类算法，生成指导树，常见的算法有 Neighbor Joining (NJ)、UPGMA等
  3. 沿着指导树的顺序进行比对

例子 ​

下面是独立的四序列示例，与上一节三序列例子的编号分别使用。

text
S1 ATTGCCATT
S2 ATGGCCATT
S3 ATCTTCTT
S4 ACTGACC
  1. 指导树用于安排合并顺序。下面沿用一个示意拓扑来说明操作，不由图中枝长读取距离。

指导树的三次合并顺序：首先合并 S1 和 S3，再加入 S2，最后加入 S4

图 4：节点数字表示合并顺序，对应下文的三次操作。枝长只服务于排版，不代表进化距离；本例没有提供用于推导该拓扑的距离矩阵。

  1. 沿着指导树的顺序进行比对
text
合并S1和S3
    S1:AT-TGCCATT

    S3:ATCTTC--TT
合并(S1,S3)和S2
    S1:AT-TGCCATT
    S3:ATCTTC--TT

    S2:AT-GGCCATT
合并(S1,S3,S2)和S4
    S1:AT-TGCCATT
    S3:ATCTTC--TT
    S2:AT-GGCCATT

    S4:ACTGACC---
比对完成
    S1:AT-TGCCATT
    S2:AT-GGCCATT
    S3:ATCTTC--TT
    S4:ACTGACC---

偏序图比对 （Partial Order Multiple Sequence Alignment, PO-MSA/POA） ​

多序列的有向无环图表示 ​

在 POA 中，首先将每个序列的每个碱基/氨基酸视为一个结点。其次，为了进一步简化 MSA 的表示形式，将原始 MSA 同一列相同/相匹配的结点合并表示。最后，依照节点之间的位置（偏序）关系生成有向边，形成有向无环图（DAG）。

将下述两条序列利用 DAG 表示：

text
CCGCTTTTCCGC
CCGCAAAACCGC

两条序列共享前缀与后缀 CCGC，中间分别为 TTTT 和 AAAA。

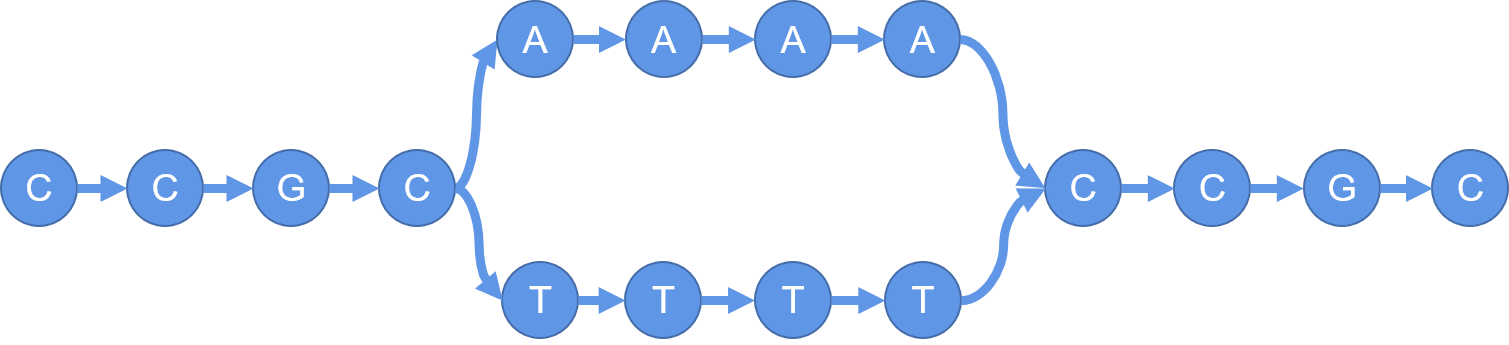

原始 POA 图：两条序列共享 CCGC 前后缀，中间分别经过四个 A 或四个 T 节点

图 5：保留原图，每个圆形节点表示一个碱基。沿箭头从左向右读取，上分支为 CCGCAAAACCGC，下分支为 CCGCTTTTCCGC。

基于 POA 求解多序列比对并生成共识序列 ​

共识序列指对于一个 MSA，可以代表 MSA 的大部分性质的序列。在中心星比对中，选取的中心序列被视作共识序列。在 POA 中，为了能更好地代表 MSA，需要生成一条序列作为共识序列。

算法实现思路

  1. 对于每条序列，利用动态规划与 DAG 进行比对，并合并到 DAG 上
  2. 比对完成后，将 DAG 转换成多序列比对结果
  3. 依据 DAG 的权重，通过最重束（heaviest bundle）求解最大似然路径。最大似然路径上的点构成共识序列

DAG 与序列的比对 ​

与双序列比对相似，序列与 DAG 的比对可以用动态规划求解；差别在于图节点可能有多个前驱，需要比较来自每个前驱的候选。下面用线性空位罚分 g>0 展示一个单元的更新关系。仿射空位罚分还需要另外区分开启与延伸状态。

为区分原图中两个碱基为 T 的节点，下文将中间的 T 称为 T1，最下方的 T 称为 T2。当前节点 v=T2 的前驱为 A 和 G；待比对序列为 AAGGC，当前字符是第 3 个字符 qj=G。记 D(v,j) 为以节点 v 结束的图路径与序列前 j 个字符的最优全局比对得分，σ(T,G) 为字符配对得分。

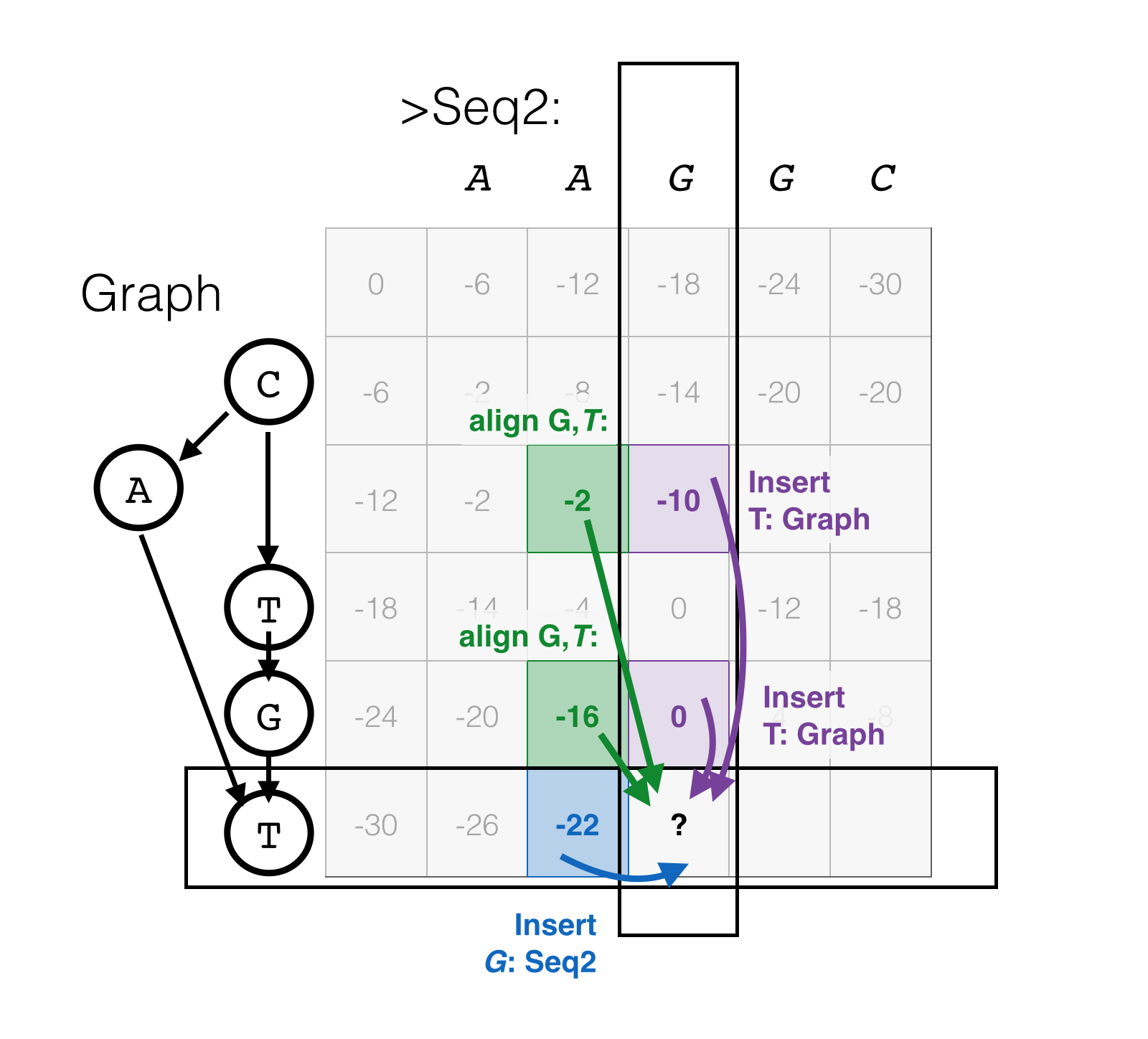

原始 DAG 动态规划图：A 和 G 两个前驱的绿色与紫色箭头，以及同一行的蓝色箭头，汇入最下方 T 对应的当前单元

图 6：保留原图。绿色箭头表示字符配对，紫色表示图上前进、序列配空位，蓝色表示序列前进、图配空位；前两类都需比较 A、G 两个前驱。图中数值沿用旧图，其完整评分约定未提供，因此这里只用它说明依赖关系，不将数字作为可复核算例。完整计算还需初始化边界并沿图的拓扑顺序更新。POA 原始论文、abPOA 官方实现。

方法实现 ​

前人实现了 K-band + SIMD 优化的偏序图比对：

Ref: Gao, Y., Liu, Y., Ma, Y., Liu, B., Wang, Y., & Xing, Y. (2021). abPOA: an SIMD-based C library for fast partial order alignment using adaptive band. Bioinformatics, 37(15), 2209-2211.

实现代码使用方法
